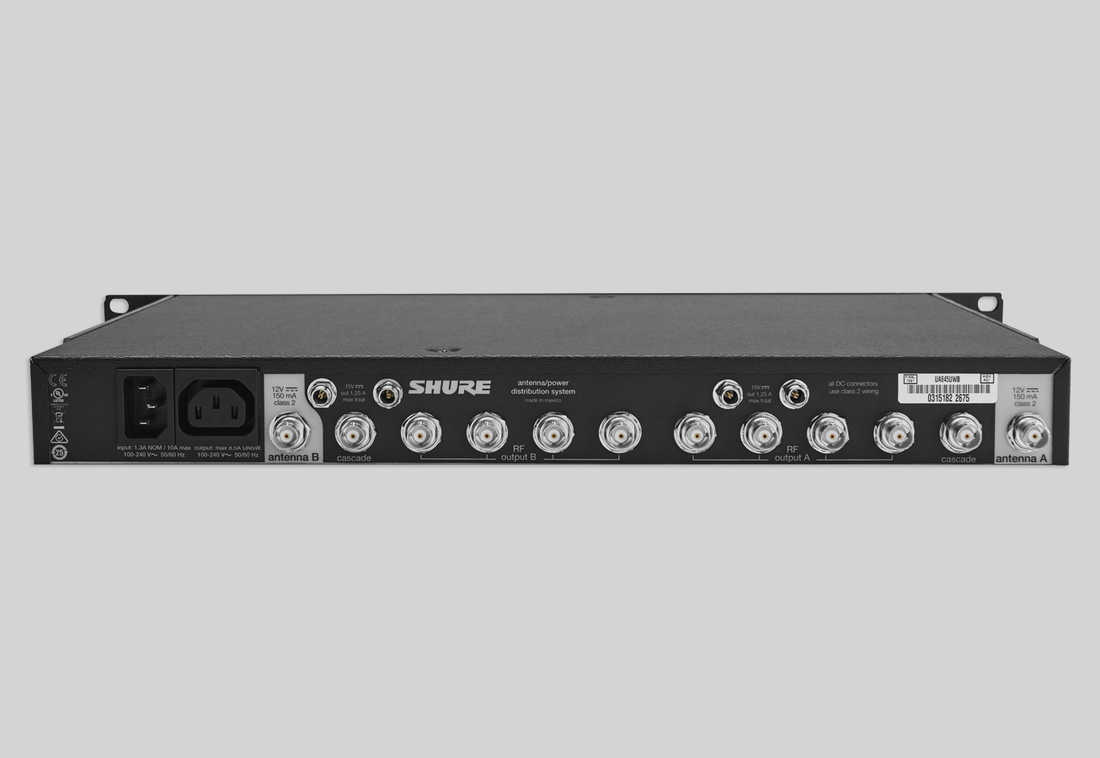

舒爾UA845UWB天線分配系統可讓四臺接收機使用同一組天線。級聯接口可連接第五臺接收機或第二個UA845UWB系統。電源接口可向每個接收機配電。UA845UWB可放大射頻信號,補償因天線輸入被分至多個輸出而造成的插入損耗。通過前面板上的一個按鈕,可在五個頻帶間進行切換(174MHz至1805MHz)。
功能
可用頻率范圍:
亞洲:470-960 MHz
澳大利亞:1785-1805 MHz
日本:1240-1260 MHz
有5個頻率范圍可選
天線A和B輸入過載LED指示燈
五路射頻信號輸出
支持QLX-D™、ULX、ULX-D、SLX和BLX(僅限BLX4R)接收機
前置式天線安裝件
架置式安裝件
內部電源供應
4個用于接收機的直流饋電端(15V,最大2.5A)
用于天線偏置的直流輸出端(12V,最大300mA)
包裝清單
UA845UWB型號包括:
1個UA845UWB天線/配電系統
4根鎖定直流電源線(用于ULXD4和ULXP4)
4根非鎖定直流電源線(QLXD4、SLX4和BLX4R)
10根22英寸BNC線纜
2根6英尺BNC線纜
2個穿板式接頭
1根交流電源線(IEC電源)
1根抽頭交流電源線(用于第二個UA845UWB或者UR4、ULXD4D和ULXD4Q接收機)
1套架置安裝件
1套說明材料
UA845UWB/LC(線纜較少)型號包括:
1個UA845UWB天線/配電系統
4根非鎖定直流電源線(QLXD4、SLX4和BLX4R)
2根22英寸BNC線纜
2根6英尺BNC線纜
2個穿板式接頭
1根交流電源線(IEC電源)
1根抽頭交流電源線(用于第二個UA845UWB或者UR4、ULXD4D和ULXD4Q接收機)
1套架置安裝件
1套說明材料
